[VMware] Windows VM의 이더넷 어댑터에 VLAN ID 태깅하는 방법







Windows OS 내에서 어댑터에 직접 VLAN ID를 태깅하는 방법입니다.



트렁킹 구성된 포트그룹을 연결한 VM에서 vlan 통신이 필요할때 구성하게 되었습니다.

VLAN ID를 태깅할 어댑터는 vmxnet3 이어야 합니다.

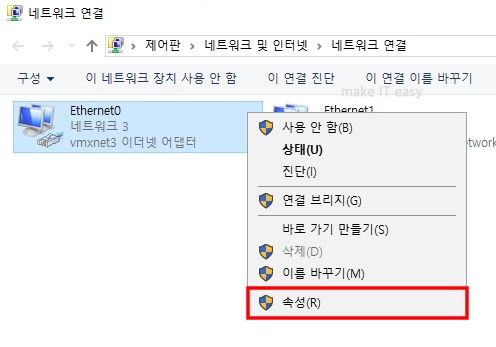

VLAN ID를 태깅할 이더넷 어댑터 속성에 들어갑니다.

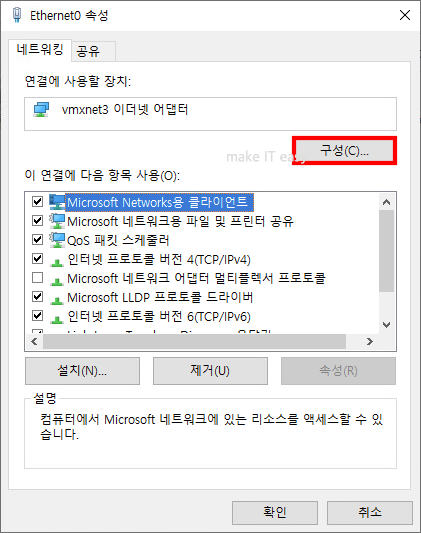

[구성] 을 선택합니다.







[고급] 메뉴에서, Priority / VLAN tag 속성을 선택한 후,

값을 Priority&VLAN Enabled 로 변경해줍니다.





이후 동일한 창에서 속성 중 VLAN ID 를 선택합니다.

이후, 해당 어댑터에 태깅할 VLAN ID를 값에 입력해줍니다.





Reference :

https://knowledge.broadcom.com/external/article/415343/vm-not-reachable-after-being-added-to-po.html

VM not reachable after being added to PortGroup with VLAN Trunking configuration
